  • M100系列防护型开环矢量变频器
    M100系列防护型开环矢量变频器造型上延续M1系列家族的风格同,控制性能上支持V/F控制、开环矢量控制、M100E支持同步机使用。 M100系列可应用于食品包装、木工雕刻、自动化流水线、陶瓷、纺织、工业洗衣机、金属加工、风机水泵等行业,防护等级高、保护功能齐全、性能卓越、调试简单。
  • 产品特点

  • 详细技术规格

    项目

    规格

    输入

    额定电压,频率

    4T:380-480V,50/60 Hz

    允许电压波动范围

    波动范围:320-528V; 不平衡度:<3%; 频率范围:47 - 63Hz

    输出

    输出电压

    0-INPUT

    输出频率

    0-320 Hz

    过载能力

    N:150%-60s;180%-3s;200%-0.5s

    控制特性

    控制方式

    V/F控制,开环矢量控制(SVC)

    启动力矩

    0.25Hz 150% (SVC)

    调速范围

    1:100 (V/F) 1:200 (SVC)

    稳速精度

    ≤±0.5% (SVC)

    速度波动

    ≤±0.5% (SVC)

    转矩响应

    20ms (SVC)

    转矩控制精度

    SVC±5%>=5.00Hz

    频率精度

    低频运行模式

    高频运行模式

    数字设定:0.01Hz

    模拟设定:最大频率×0.2%

    数字设定:0.1Hz

    模拟设定:最大频率×0.2%

    频率分辨率

    0.01Hz

    0.1Hz

    调制方式

    SVPWM

    载波频率

    0.5 - 16kHz,根据机型调整

    载波自动调节

    当本功能选择动作时,变频器能够根据机内温度自动调整载波频率

    转矩提升

    V/F 控制模式下,手动转矩提升 0.1%-30.0%

    转矩曲线

    0: 用户定义V/F曲线 ; 1: 2次幂曲线;

    2: 1.7次幂曲线; 3: 1.2次幂曲线

    加减速时间

    0-6500.0s,直线加减速或S曲线加减速模式,四组加减速时间可选

    基本功能

    点动功能

    点动频率范围:0.00-最大频率

    点动加/减速时间:0.1-6500.0s

    简易 PLC、多段速

    通过内置PLC功能和控制端子功能实现最多16段速运行

    基本功能

    内部PID

    方便实现闭环控制

    睡眠唤醒

    过程PID具有睡眠和唤醒功能

    转矩限定

    速度控制时,可对转矩进行限定,避免频繁过流报警

    直流制动

    直流制动起始频率:0.00 - 最大设定频率

    直流制动时间:0.01-30.00s0.0:不动作)

    直流制动电流:0.0-100.0%变频器额定电流

    自动稳压(AVR)

    当输入电压偏离额定值时,通过该功能可保持输出电压恒定,因此一般情况下 AVR应动作,尤其在输入电压高于额定值时

    自动限流

    对变频器的输出电流进行控制,当输出电流到达自动限流水平,调整变频器的输出频率,使电流值不超过设定的自动限流水平,能够最大限度的防止变频器出现过流故障,保证变频器不间断运行

    过压失速控制

    对变频器运行中直流母线电压进行抑制,防止直流母线过压

    MODBUS通讯

    标准 MODBUS 通讯协议,方便快速与外围设备通讯

    特色功能

    绑定功能

    操作命令通道和频率输入通道绑定,无需额外参数设置

    输入端子漏/源选择

    可通过跳线端子,对DI1-DI5端子进行漏、源选择,满足不同场合需求

    多段AI曲线矫正

    AI 曲线最多可选择四点进行设定,灵活方便进行曲线矫正

    双电机参数

    内存两套异步电机参数,可实现两台不同电机切换控制

    虚拟 I/O 端口

    具有 5 路虚拟 DI/DO 端口,可便捷实现复杂的逻辑控制应用

    用户定制参数组

    用户可选择所需要的参数组,汇总到 P17,作为定制参数,方便日常查看和修改

    操作与

    运行

    命令源通道

    键盘给定、外部端子给定、通讯给定三种方式,可自由切换

    频率源通道

    数字给定、模拟给定、脉冲给定、多段速、通讯给定等,多种方式可选

    输入端子

    5 路数字输入端子,DI1-DI5,可进行漏、源输入选择

    2 路模拟量输入端子: 0-10V 0-20mA 可选;

    2 路模拟端子 AI均可当做数字输入端子 DI 使用

    输出端子

    1 路可编程开关量输出,开通时输出电平 24V

    1 路可编程继电器输出,250 VAC/3A    30 VDC/3A

    1 路模拟量输出端子:0-10V 0-20mA 可选

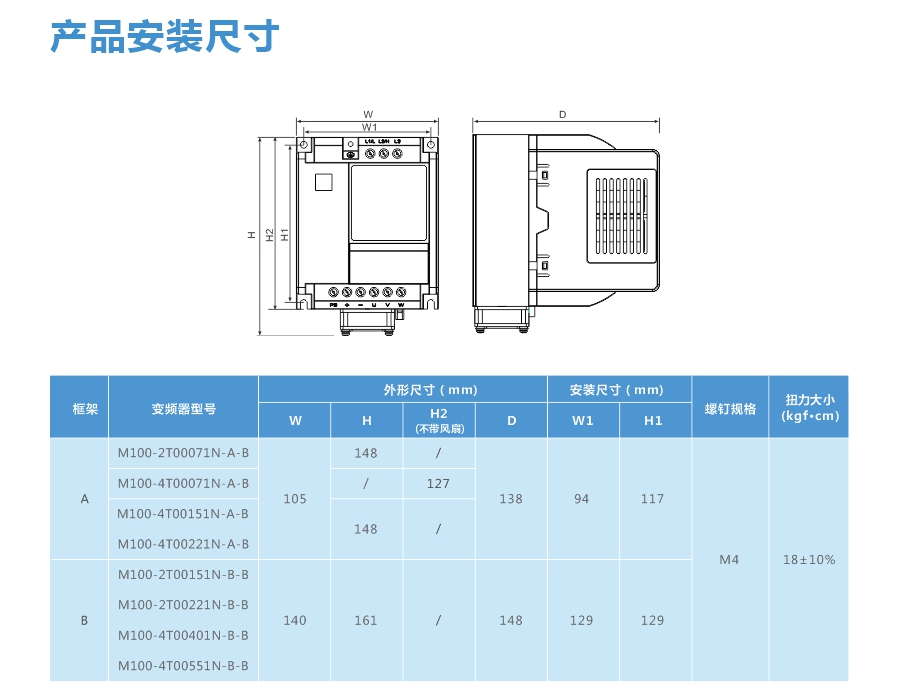

  • 技术参数

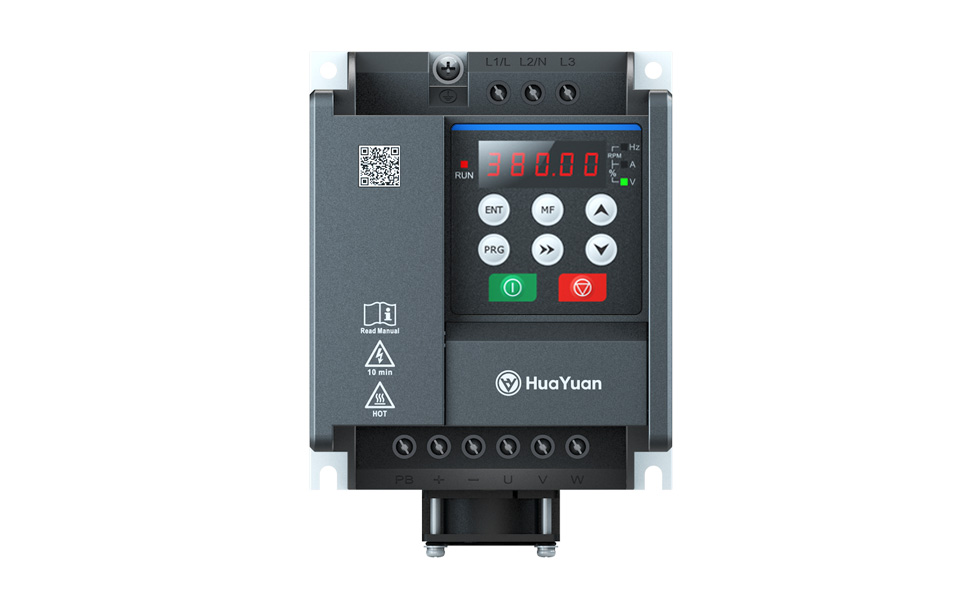

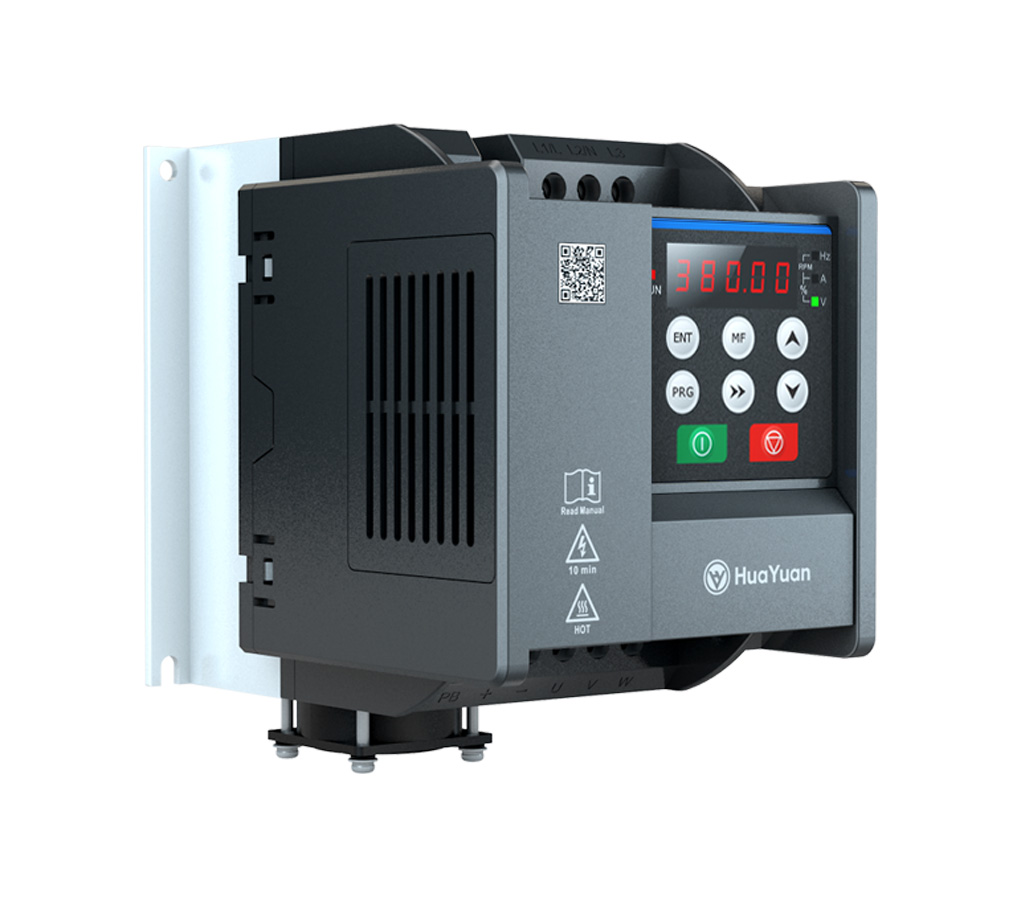

  • 产品详情图
  • 典型应用

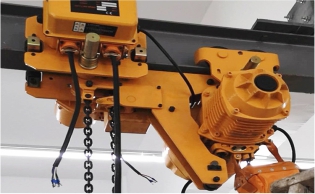

    电动葫芦

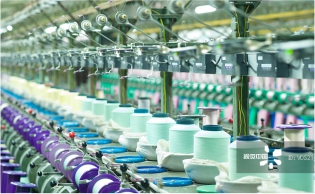

    纺织

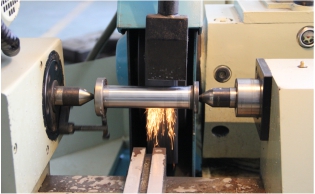

    金属加工
    木工
    陶瓷

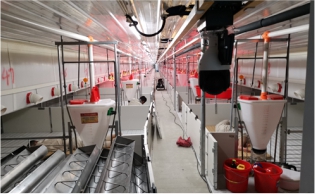

    养殖
